概述：

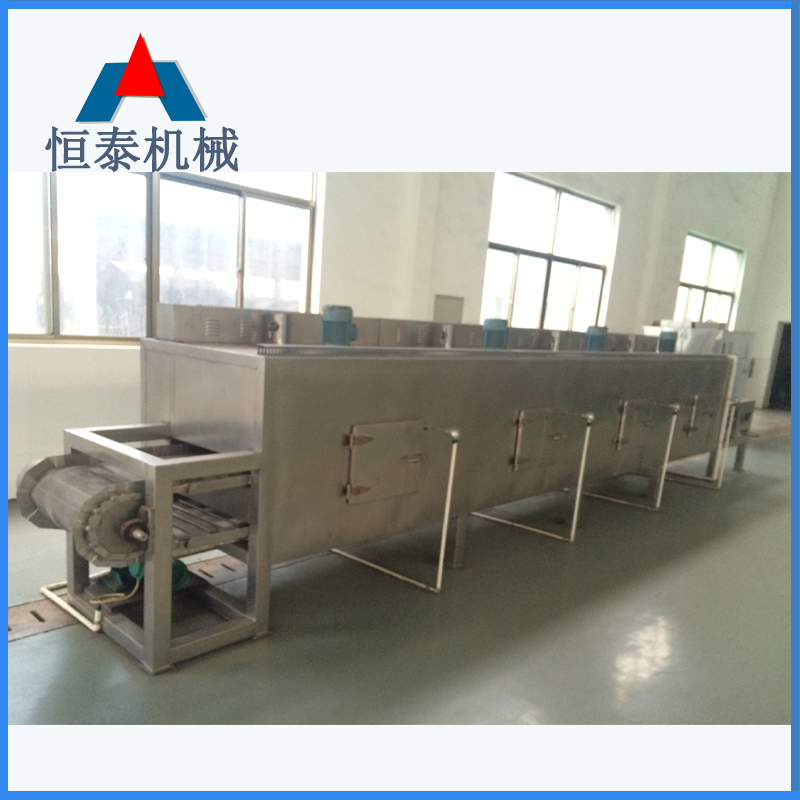

DW系列帶式干燥機是成批生產用的連續式干燥設備，用于透氣性較好的片狀、條狀、顆粒狀物料的干燥，對于脫水蔬菜、中藥飲片等含水率高、而物料溫度不允許高的物料尤為合適；該系列干燥機具有干燥速度快、蒸發強度高、產品質量好的優點、對脫水濾餅類的膏狀物料，需經造粒制成棒狀后亦可干燥。
工作原理：
料斗中的物料由加料器均勻地鋪在網帶上，網采用12-60目不銹鋼絲網，由傳動裝置拖動在干燥機內移動。干燥段由若干單元組成，每一個單元熱風獨立循環其中部分尾氣。在上循環單元中，循環風機5出來的風由側面風道進入下腔，氣流向上通過換熱器4加熱，并經分配器3分配后，成噴射流吹向網帶，穿過物料后進入上腔。干燥過程是熱風氣過流穿過物料層，完成熱量與質量傳遞的過程。上腔由風管與風機入口相連，一部分氣體循環，一部分溫度較低含濕量較高的氣體作為廢氣經排濕管、調節閥、排濕風機排出。下循環單元中，循環風機出來的風先進入上腔，向下經換熱器加熱，穿過物料層進入下腔，下腔由側面風道及回風管與風機入口相連，大部分氣體循環，一部分排出。上下循環單元根據用戶需要可靈活配備，單元數量亦可根據需要選取。
性能特點：
◎可以調節空氣量、加熱溫度、物料停留時間及加料速度以取得干燥效果。
◎設備配置靈活，可使用網帶沖洗系統及物料冷卻系統。
◎大部分空氣循環利用，高度節省能源。
◎獨特的分風裝置，使熱風分布更加均勻，確保產品品質的一致性。
◎熱源可采用蒸氣、導熱油、電或燃煤(油)熱風爐配套。
應用：
脫水蔬菜、顆粒飼料、味精、椰蓉、有機顏料、合成橡膠、丙烯纖維、藥品、藥材、小木制品、塑料制品、電子元件老化、固化等。
技術參數：
| 帶寬m |
1.2 |
1.6 |
2 |
||||
| 干燥段長m |
8 |
10 |
8 |
10 |
8 |
10 |
|
| 鋪料厚mm |
10-80 |
||||||
| 使用溫度℃ |
50-120 |
||||||
| 蒸汽壓力Mpa |
0.2-0.5 |
||||||
| 蒸汽耗量kg/h |
120-130 |
150-375 |
150-375 |
171-470 |
180-500 |
225-600 |
|
| 換熱面積m2 |
272 |
340 |
352 |
440 |
448 |
560 |
|
| 干燥時間h |
0.2-1.2 |
0.25-1.5 |
0.2-1.2 |
0.25-1.5 |
0.2-1.2 |
0.25-1.5 |
|
| 干燥強度kg/h |
60-160 |
80-220 |
75-220 |
95-250 |
100-260 |
120-300 |
|
| 風機數量 |
5 |
6 |
5 |
6 |
5 |
6 |
|
| 風總功率kw |
9.9 |
12.1 |
9.9 |
12.1 |
18.2 |
22.2 |
|
| 設備總功率kw |
11.4 |
13.6 |
11.4 |
13.6 |
19.7 |
23.7 |
|
| 外形尺寸 |
長m |
9.77 |
11.77 |
9.77 |
11.77 |
9.77 |
11.77 |
| 寬m |
1.5 |
1.5 |
2.24 |
2.25 |
2.66 |
2.66 |
|
| 高m |
2.83 |
2.83 |
2.83 |
2.83 |
3.50 |
3.50 |
|
| 總重kg |
4800 |
5780 |
5400 |
6550 |
6350 |
7800 |
|
